一. 產品簡介：

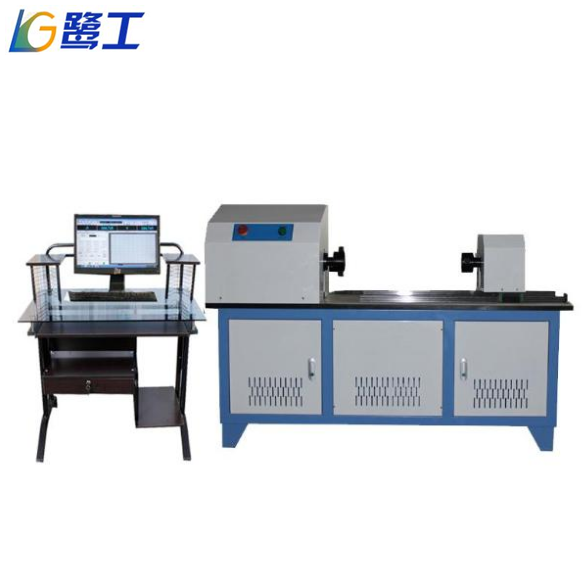

微機控制臥式拉力試驗機，主要用于鋁絞線、鋼絞線、鋼絲繩、安全帶、腳扣、電力
金具等產品的拉伸試驗，可以實時檢測試驗力、最大力、抗拉強度等指標，并有力-變形、力-時
間等曲線，可以按客戶要求打印報表。該機為臥式框架結構，由固定橫梁、移動橫梁、框架、
支座、滾珠絲杠、夾具等主機組成部分；交流伺服電機、驅動器、同步帶和帶輪等動力和
傳動部分；傳感器、編碼器、控制器、計算機及控制軟件等控制部分。具有檢測精度高、
性能穩定、質量可靠、外形美觀、操作方便等特點。
計算機經調速系統控制交流伺服電機轉動，經減速系統減速后通過高精度滾珠絲杠副帶動移動
橫梁左右移動，完成金屬、非金屬試樣的拉伸力學性能試驗和分析研究。可自動求取 ReH、ReL、
Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E 等試驗參數，并可根據 GB、ISO、DIN、
ASTM、JIS 等國際標準進行試驗和提供數據，是廠礦企業、電力鐵塔、科研院所、大專院校、
質量監督等行業的理想檢測設備。
該試驗機采用調速精度高、性能穩定的交流伺服調速系統與交流伺服電機作為驅動系統；
以 Windows7、8 為操作平臺的基于數據庫技術的控制與數據處理軟件采用了虛擬儀器技術
代替傳統的數碼管、示波器，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕
顯示，所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成，具有良好的人機界面，操
作方便；插裝在 PC 機內的雙通道全數字程控放大器實現了真正意義上的物理調零、增益
調整及試驗力測量的自動調零和標定，無任何模擬調節環節，控制電路高度集成化，完全
取消了電位器等機械調整器件，結構簡單，性能可靠。精密儀器檢測設備技術方案
二．適用標準：
GB/T 16491-2008《電子式萬能試驗機》；
GB/T228.1-2010《金屬材料 拉伸試驗 第1部分 室溫試驗方法》；
本試驗機適用標準：GB、JIS、ISO、ASTM、DIN等；
本試驗機根據GB/T13384-2013標準包裝運輸；
三.
主要構成及特點：
1
主機：該機由固定橫梁、移動橫梁和主機框架構成了一個封閉的受力結構，并有導向
柱、防護外罩等。造型美觀，安全可靠，而且保證主機具有足夠的剛性和較高的同軸
度等運行精度指標。
2
安全性：具有橫梁位移極限保護、超負荷保護、破斷停機保護功能，使其使用安全可
靠。
3
傳動系統：交流調速系統控制交流伺服控制電機轉動，經減速系統減速后，通過高精度滾珠
絲杠副帶動移動橫梁左右移動，高精度精密滾珠絲杠加載平穩，效率高，滾動傳遞動力
無噪音，定位精度高；圓弧齒形同步帶減速系統，具有效率高、壽命長、噪音低、免
維護、橫梁上下運行無間隙等優點。
4
試驗參數測量及控制系統：WindowsXP、Win7 中文工作平臺，全數字PC 控制卡與計算
機集成技術相結合，具有雙通道信號放大、多路I/O、光電位移系統等多個單元，充分利用了
計算機系統的多項軟硬件資源，系統可靠，技術先進。
5
FTS 精密測試試驗系統
采用聯想計算機作為主控機，完成整機試驗的設定、工作狀態控制、數據采集、運
算處理、顯示打印試驗結果等功能，配有試驗機專用 Windows7、8 中文版智能化軟件包，
可根據國家標準、國際標準或用戶提供的標準測量和判斷各種材料試件的各種性能參
數，并對試驗數據進行統計和處理；然后輸出各種要求格式的試驗報告和特性曲線圖樣。
1.
自動清零：主控計算機接到試驗開始指令，測量系統便自動清零；
2.
自動返車：自動識別試樣斷裂后，活動橫梁自動高速返回初始位置；
3.
自動換檔：根據負荷大小自動切換到適當的量程，以確保測量數據的精確度；
4.
自動存盤：試驗數據和測試條件自動存盤，杜絕因突然斷電或忘記存盤引起的數據
丟失；
5.
自動變速：試驗過程中橫梁速度可按預先設定的程序自動變化，也可手動變化；
6.
自動校驗：系統可自動實現示值的準確度標定；
7.
測試過程：試驗過程及測量、顯示、分析等均由微機完成;
8.
試驗軟件：中文Windows8用戶界面，菜單提示、鼠標選擇操作簡單方便;
9.
顯示方式：數據和曲線隨試驗過程動態顯示；
10.
結果再現：試驗結果可任意存取，可對數據曲線再分析；
11.
曲線遍歷：試驗完成后,可用鼠標找出試驗曲線逐點的力值和變形數據，求取各
種材料的試驗參數方便實用；
12.
結果對比：多個試樣特性曲線可用不同顏色迭加、再現、局部放大,實現一組試
樣的分析比較；
13.
批量試驗：對參數相同的試樣,一次設定后可順次完成一批試樣的試驗；
14.
試驗報告：可按用戶要求的格式對試驗報告進行編程和打印.
四. 主要技術指標
1、 最大試驗力： 200kN；
2、 試驗力測量范圍：0.4%～100%F.S（最大力）；
3、 試驗力示值相對誤差：≤±1%；
4、 試驗力分辨率：最大試驗力的 1/300000；
5、 位移測量相對誤差：±1%；
6、 位移測量分辨力：0.01mm.
7、 位移速度調節范圍：0.05～300mm/min,無級調速；
8、 有效試驗空間：3000mm；
9、 拉伸行程：3000mm；
10、
有效試驗寬度：≥600mm；
11、
鋁絞線拉伸夾具 1 套；
12、
主機外形尺寸（長×寬×高）：3600×920×980(mm)；
13、
工作環境及電壓：
室溫：10℃～35℃，相對濕度：20%～80%；
14、
主機電源 ：三相
AC380V±10％ 50Hz
15、
電源功率：2kW
